同步带电动滑台

60皮带导轨型同步带模组滑台

品牌:DGE直线滑台模组

型号:EGC电缸系列60皮带组合滑台

适用范围:DGE直线滑台模组产品广泛应用于PC,LCD,PCB,LED,PDP,生物科技,半导体,光电,食品,医药,冶金、机械、机床、电力、电子、造船、汽车等行业需求精密直线传动及定位的相关领域拥有成熟的客户范例。创线性模组售后服务新标准质保396天


注:以上滑台模组仅供参考,实际可根据产品选型及长度来定制报价!



 东莞市炯一自动化设备有限公司是一家专业研发生产直线滑台、电动滑台、十字滑台、电动缸的高新自动化企业。本公司拥有优秀的经销团队,专业的网络销售人员,完备的电子商务系统,公司秉持诚信经营,为顾客创利的经营理念竭诚为顾客提供最优质的服务,创造更大的价值。



24小时服务热线:谢先生 18122864944

产品介绍

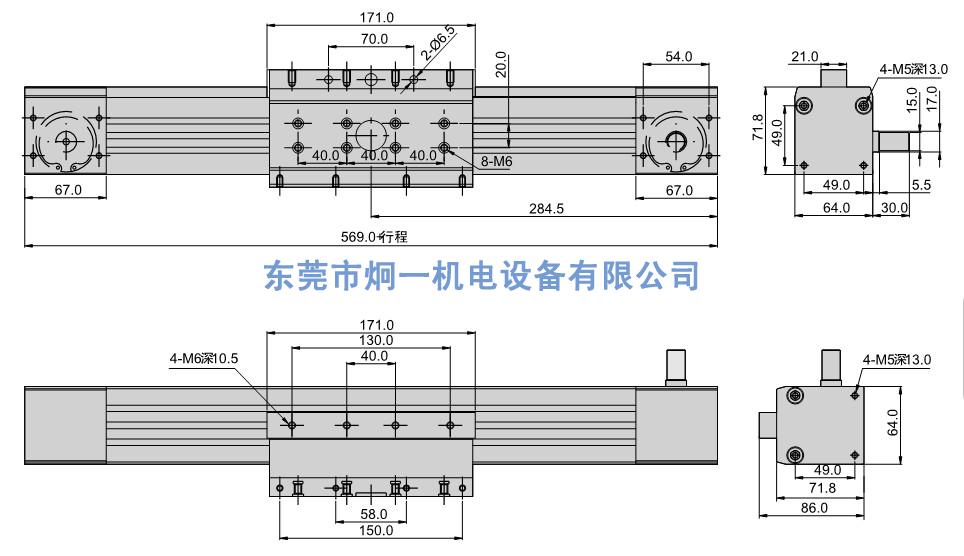

炯一DGE-60-TB-EG同步带滑台,缸筒型材64*64mm,有效行程100mm-6000mm,负载能力1kg-60kg,定位精度±0.1mm(行程1米以内的精度),最高速度5000mm/s(加减速时间0.2秒-0.4秒),同步轮20齿,同步带宽25mm,同步带导程5M,同步轮转一圈100mm,同步轮出轴Φ15mm,总长度=有效行程+569mm,相关配件:上银碳钢直线导轨,德国马牌同步带,NSK防水防尘轴承,可单轴使用,也可多轴组合使用,可根据客户行程要求设计定制,重量KG=6.98+0.81×行程(如行程1000mm=0.81×10)+1.8+0.82。

  DGE-60-TB-EG(加强型)

标准产品

 马力输出(W)

400W    750W    220V

 额定扭矩N.m

19.4

 传动方式

皮带

 重复定位精度(mm)

±0.1

 皮带规格(mm)

25

 皮带导程pitch(mm)

5M

 最高速度(mm/sec)

5000

 最大搬运

 重量(KG)

 水平使用

60

 垂直使用

30

 有效行程(mm)

1~6000

 Senor感应器

+ LS ,-LS ,HOME ,axis



画册-上-19
画册-上-24
画册-上-07




undefined

undefined

undefined
未标题-1_01
未标题-1_04


undefined

滑台应用领域

1.涂覆机

2.制罐设备

3.丝印网印

4.LED设备

5.激光行业

6.舞台灯光

7.注塑机械手

8.PCB电子设备

9.自动焊锡设备

10.距离检测设备

11.医疗行业设备

12.数据芯片读写设备

13.老化测试设备:冠佳

14.包装设备(抓取移栽)

15.光电行业(卓茂光电)

16.无尘布设备:(硕源)

17.吹瓶设备自动上下料

18.针织行业:花样是缝纫机

19.光电设备:(丝杆比较多)

20.移栽送料:上下料、电路板

21.玻璃行业:手机屏擦拭移栽机

22.光伏太阳能、晶片检测、电机片

23.绕线机:变频器骨架自动上料机

24.鞋业:涂胶、皮革冲孔(万江技诠)

25.焊接设备:直缝焊机、自动焊接设备

26.冲压机械手:X轴伸缩、二次多工位

27.电池设备:(正业电池在线全自动X光检查机)

28.食品行业设备:防尘要求高,正负压出尘要求

29.自动车床送料:CNC工位连线(开粗料 精度要求)

30.压铸行业:自动取件机、取件臂、伸缩臂、喷雾机

31.裁切送料台:家具行业、自动开料机、设备厂(布料膜厂)

32.喷涂设备:单轴喷、平面喷、三轴一体机、水转印、三防喷涂(欧力、安达)、五轴往复机(XYZ)
