线性模组定制服务热线1812286494415338001098
冲压机械手

冲压机械手模组

品牌:

型号:

适用范围:注:以上报价仅供参考,实际报价根据产品的选型及长度来报价!24小时服务热线:谢先生18122864944 !产品介绍炯一DGE-25-SP-EG 滚珠丝杆直线滑

注:以上报价仅供参考,实际报价根据产品的选型及长度来报价!





24小时服务热线:谢先生 18122864944

产品介绍

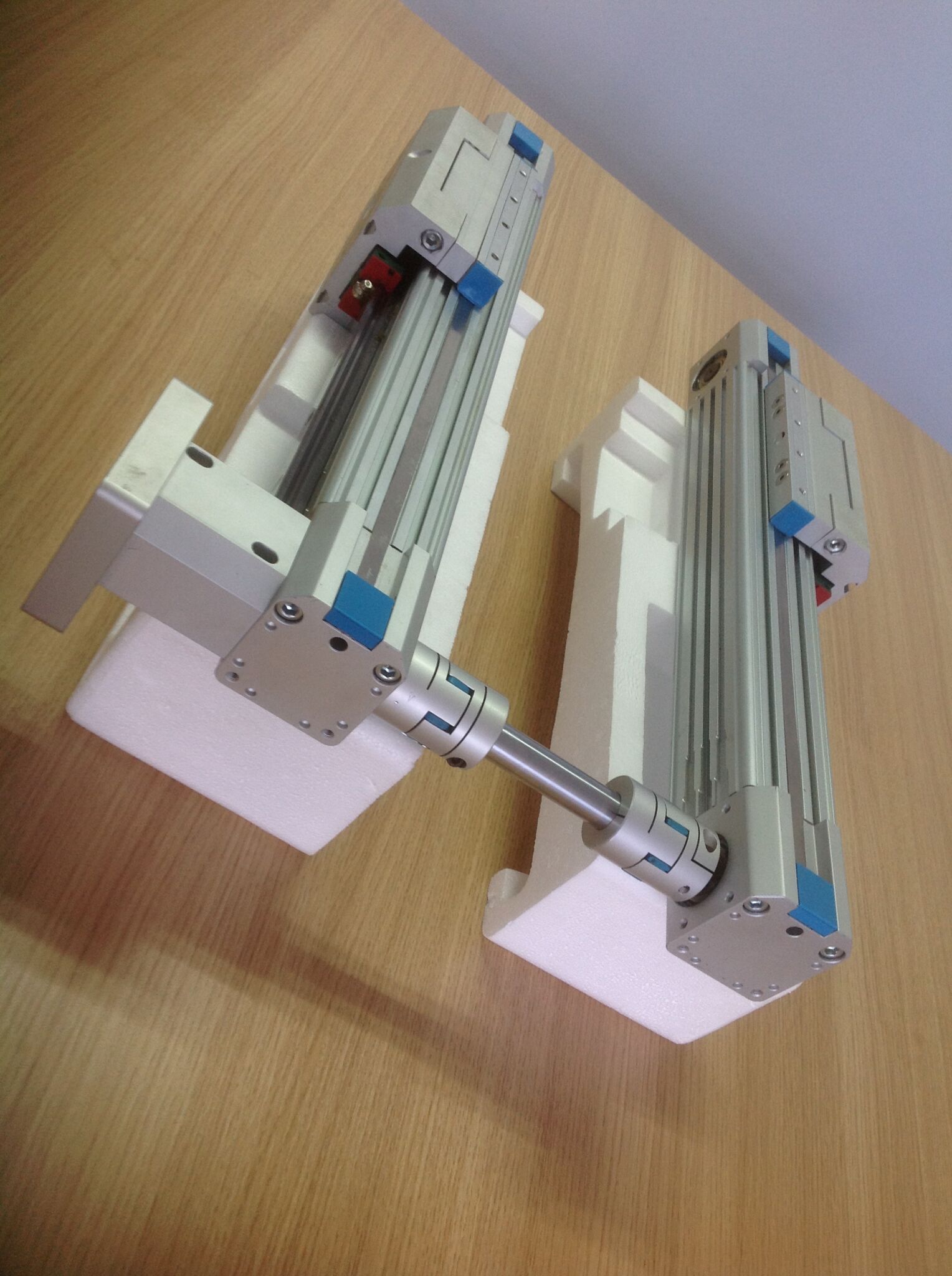

炯一DGE-25-SP-EG 滚珠丝杆直线滑台,缸筒型材45*45mm,有效行程100mm-1000mm,负载能力1kg-25kg,定位精度±0.02mm,最高速度500mm/s(加减速时间0.2秒),丝杆等级C7 / C5,螺杆直径12mm,螺杆导程4mm / 10mm,丝杆出轴6mm,总长度=有效行程+213mm,相关配件:上银直线导轨,TBI滚珠丝杆,可单轴使用,也可多轴组使用,重量KG=2.05+ 0.46×行程(如行程1000mm=0.46×10)+0.68+0.53。

  DGE-25-SP-EG(加强型)

标准产品

 马力输出(W)

100W    400W    750W    220V

 额定扭矩N.m

0.9

 螺杆等级

C7  C5

 传动方式

滚珠螺杆

 重复定位精度(mm)

±0.02

 螺杆直径(mm)

12

 螺杆导程pitch(mm)

4                 10

 最高速度(mm/sec)

250              500

 最大搬运

 重量(KG)

 水平使用

30

 垂直使用

15

 有效行程(mm)

1~1000

 Senor感应器

+ LS ,-LS ,HOME ,axisv

机械尺寸图
画册-下-09
画册-下-10

画册-下-04
画册-下-03
画册-下-01

78 (2)46
68 (2)10
undefined
产品配件
undefined
undefined

undefined


性能及注意事项

1.体 积小重量轻 采用宽度尺寸小的铝制底座,实现了轻量、紧凑的构造。高刚性、高精度、价格低、体积小、重量轻、铝合金结构、模组化设计、滑动台和底座经过阳 极处理后,基座 与滑动台搭配,实现了高刚性和负载容量。对负载负荷的变位量小,用于搭载的质量或外部负载变动的用途也能依然保持高稳定性。

2.不锈钢带防尘装置 利用独有的密封垫片覆盖机构,采用不锈钢带,可防止异物进入引动器内部。注) 带不锈钢带时,由于限制了最大行程最高速度,应加以注意。

3.个性化选择可根据客户的使用要求选择各品牌电机,我司标配台达伺服电机,根据具体的使用情况即加装减速机或直接使用。根据不同的应用可调整:

2种驱动方式:1、滚珠丝杠驱动 - 可重复精确定位;2、同步带驱动 - 适用于长行程、高速、高载荷搬送;
2种电机类型:1、步进电机 - 对于低速、高载荷的搬运非常适用;2、伺服电机 - 对于高速、稳定、精密的搬运非常适用;

4.滑台使用注意事项:1.产品工作中严禁接触滑动座并保持安全工作范围。2.滚珠螺杆产品垂直使用时【Z轴】为防止物品掉落建议马达需安装剎车装置;齿轮皮带驱动不建议垂直使用【Z轴】。3. 有效行程过大时可能会发生共振,行程越大时最大速度应该相对的降低。

5.滑 台润滑保养: 1.使用线性模块滑台时润滑是非常必要的,如果没有充分的润滑,运转时摩擦阻力会增加近而可能会成为缩短产品寿命的主要原因,而润滑方 式 大致分为手动润滑与自动强制润滑两种,可依照系统的运行速度’使用环境等需求做适当的选择   2.润滑给油的频率根据使用条件与环境而有所不同,一 般情形建议每运行100km补充油脂一次



电机安装方式
undefined


滑台应用领域

1.涂覆机

2.制罐设备

3.丝印网印

4.LED设备

5.激光行业

6.舞台灯光

7.注塑机械手

8.PCB电子设备

9.自动焊锡设备

10.距离检测设备

11.医疗行业

12.数据芯片读写设备

13.老化测试设备:冠佳

14.包装设备(抓取移栽)

15.光电行业(卓茂光电)

16.无尘布设备:(硕源)

17.吹瓶设备自动上下料

18.针织行业:花样是缝纫机

19.光电设备:(丝杆比较多)

20.移栽送料:上下料、电路板

21.玻璃行业:手机屏擦拭移栽机

22.光伏太阳能、晶片检测、电机片

23.绕线机:变频器骨架自动上料机

24.鞋业:涂胶、皮革冲孔(万江技诠)

25.焊接设备:直缝焊机、自动焊接设备

26.冲压机械手:X轴伸缩、二次多工位

27.电池设备:(正业电池在线全自动X光检查机)

28.食品行业设备:防尘要求高,正负压出尘要求

29.自动车床送料:CNC工位连线(开粗料 精度要求)

30.压铸行业:自动取件机、取件臂、伸缩臂、喷雾机

31.裁切送料台:家具行业、自动开料机、设备厂(布料膜厂)

32.喷涂设备:单轴喷、平面喷、三轴一体机、水转印、三防喷涂(欧力、安达)、五轴往复机(XYZ



购买须知

·质量保证1年保修,终身维护

·送货地址:贵司工厂(物流发货-天地华宇/德邦物流)

·付款方式:定金40%,余款发货前付清或者物流代收。

·货期为收到定金后的5-7个工作日

·发票随货一起发送到贵公司。
