同步带电动缸

60滑轨加强型皮带电动缸

品牌:

型号:

适用范围:特性概述: 精密/坚固;可单轴使用;可用于多轴组合;可模组化应用;结构简捷,可节省机械设计空间;具有多种安装与连接方式和附件可供设计选择;可搭配多种马达与马达控

特性概述:

精密/坚固;可单轴使用;可用于多轴组合;可模组化应用;结构简捷,可节省机械设计空间;

具有多种安装与连接方式和附件可供设计选择;可搭配多种马达与马达控制调节器;
可多点定位与多段控制;选用合适的附件,可提高组装效率;满足设计上不同的精度要求;
节省时间,维修方便;无尘室等级:ISO Class 5 to 6(100 to 1000);提供滚珠螺杆型与
同步齿型带式等两种型式供客户设计选用。


滚珠螺杆型/Spindle Axes

基本型:CHK-SG/带基本型滑块

1.有效 行程长度范围:100行程到1500行程

2.提供高刚性缸筒型材及滚珠螺杆型驱动轴主体供客户自行设计运用;

3.低负荷特性.

加强型:CHK-SG-MG/带加强型滑块及循环滚珠不锈钢直线导轨

1.有效行程长度范围:100行程到1500行程

2.带加强型滑块及循环滚珠不锈钢直线导轨;

3.中/高负荷特性;

4.高刚性,高扭性.

同步齿形带式型/ Toothed Belt Axes

基本型,CHK-PD/带基本型滑轨

1.有效行程长度范围:100行程到6000行程

2.提供高刚性缸筒型材与同步齿形带式型驱动轴主体供客户自行设计运用;

3.低负荷特性.

加强型,CHK-PD-HG/MG/带加强型滑块及循环滚珠不锈钢直线导轨

1.有效行程长度范围:100行程到3000行程

2.带加强型滑块及循环滚珠不锈钢直线导轨;

3.中/高负荷特性;

4.高刚性,高扭性.


实物使用案例

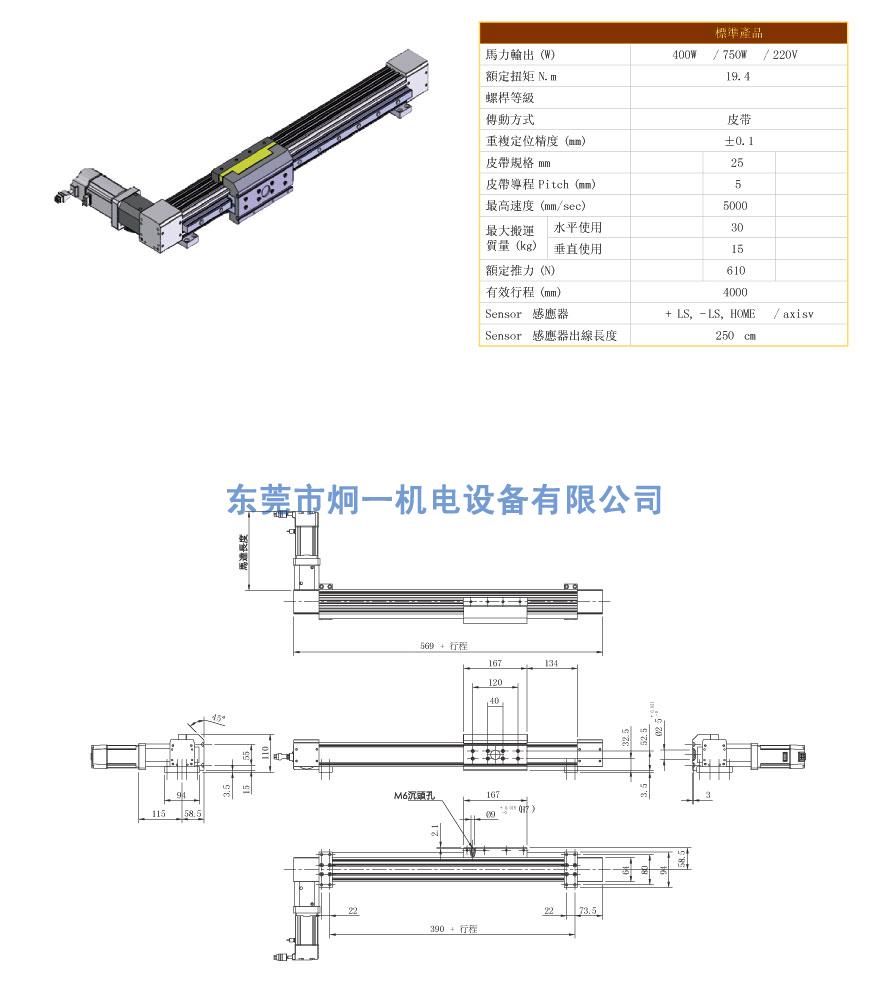

相关尺寸表:
